Byggingarferlisstaðlar fyrir stálvirki (stálgrindur)

1. Lyftingarathugun á stálgrind (hífingarútreikningur)

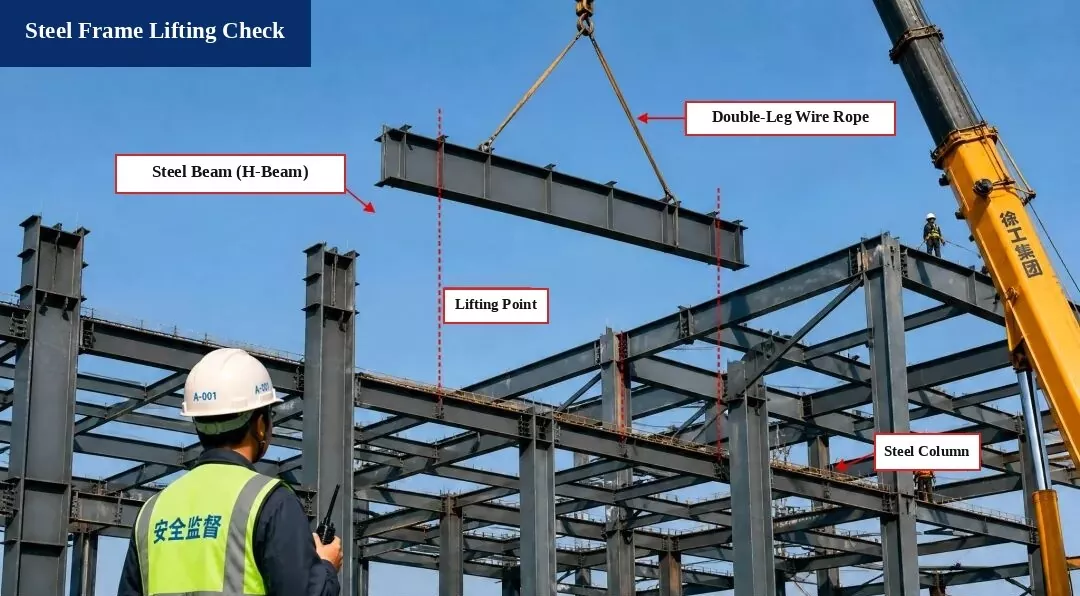

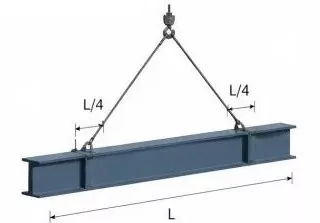

I. Lyftingarmynd

Meðlimur:Stálbiti H500×200×10×16, Lengd L = 12,0 m

Lyftipunktar:Stillt á L/4 frá hvorum enda geislans

Sling horn:α ≈ 60°

II. Álagsútreikningur

1. Sjálfsþyngd geisla:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Kvikur álagsstuðull:Taktu 1.1

3. Þyngd stroffs:Hunsuð (hverfandi)

4. Heildarlyftingarálag:
P = G × 1,1 = 219,9 kN

5. Slingspenna (jafnvægi álags):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Öryggisathugun á slöngu

1. Tegund slöngu:φ20 stálvírareipi, brotálag Fb = 360 kN

2. Öryggisþáttur (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Uppfyllir staðlaðar kröfur!

Athugaðu niðurstöðu:
Lyftiaðgerðin er örugg og uppfyllir kóða kröfur.

Viðmiðunarstaðlar

• Kóði fyrir smíði stálvirkja (GB 50755-2012)

• Tæknireglur fyrir öryggi við lyftingu og hífingu í byggingariðnaði (JGJ 276-2012)

Öryggisskýringar:

1. Athugaðu stálbjálkann, víra og lyftiverkfæri áður en þú lyftir til að ganga úr skugga um að þau séu örugg og áreiðanleg.

2. Fáðu sérstakan mann til að stýra lyftiferlinu. Enginn má standa undir lyftu geislanum.

3. Hættu strax að lyfta vinnu þegar vindhraði nær 6. stigi eða hærra.

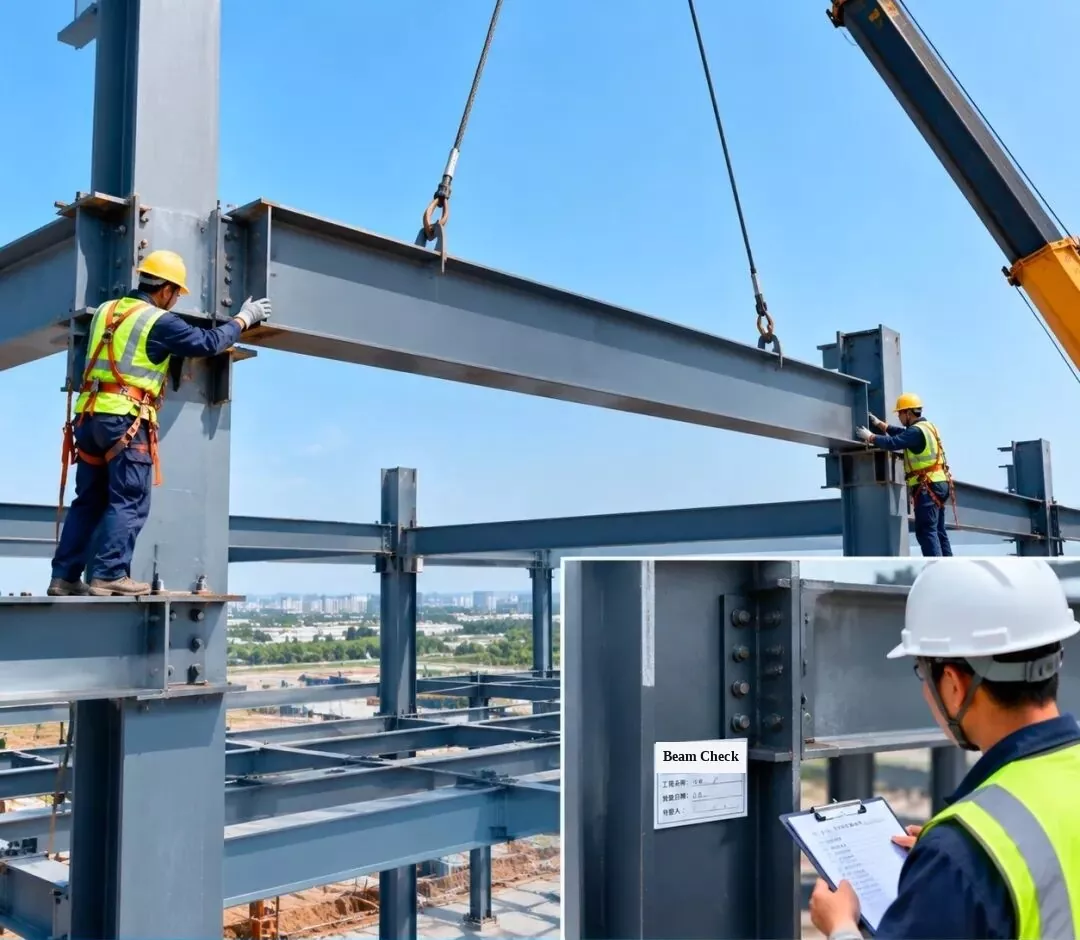

2. Uppsetning og skoðun stálgrind - Uppsetning stálgeisla

Lyftu stálbitanum í fyrirhugaða stöðu, skoðaðu síðan og samþykktu tengiliðina til að ganga úr skugga um að uppsetningargæði uppfylli hönnunarkröfur.

[Innsett merki á dálki: Skoðun á uppsetningu stálgeisla | Heiti verkefnis: Verkstæði #1 | Skoðunardagur | Eftirlitsmaður]

3. Uppsetning og skoðun á stálgrind - Uppsetning á stálþaki

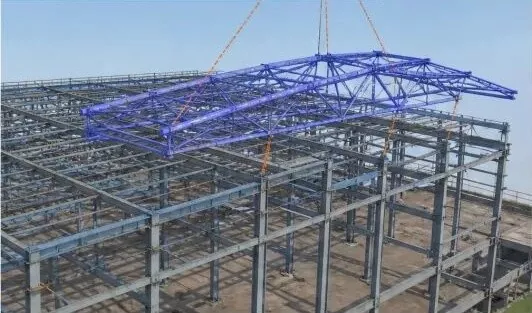

1. 3D BIM uppgerð:Líktu eftir uppsetningu stálþakstólsins til að bæta lyftiáætlunina og uppsetningarröðina.

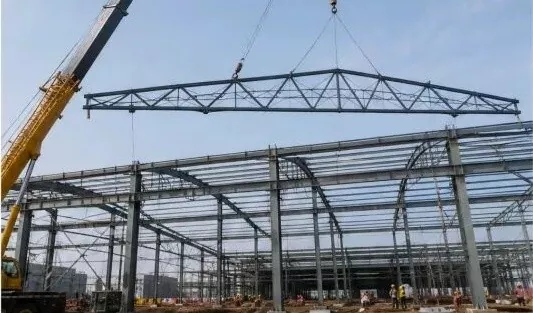

2. Lyfting á þaki:Notaðu vörubílskrana til að lyfta trussinu og settu það hægt í stöðu á meðan þú heldur jafnvæginu.

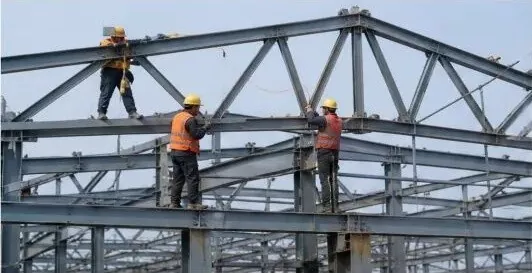

3. Staðsetning og tímabundin lagfæring:Eftir að þakstóllinn er kominn á sinn stað skal festa hann tímabundið og stilla stöðu og hæð (upphæð).

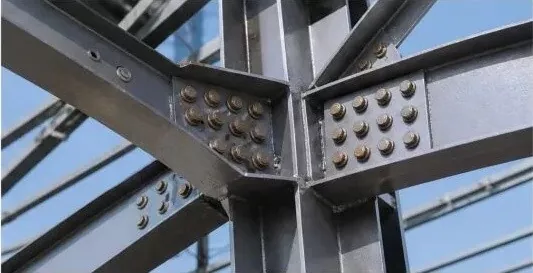

4. Hástyrk boltatenging:Herðið hástyrku boltana í samræmi við hönnunarreglurnar til að tryggja sterka tengingu.

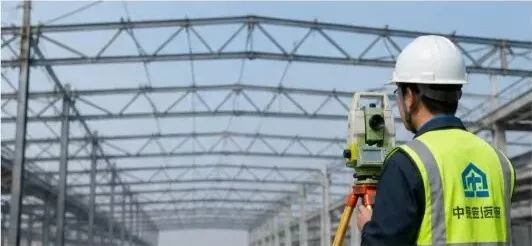

5. Uppsetningarskoðun:Athugaðu trusshæð, span, beygju (beygju) og lóðrétta röðun til að ganga úr skugga um að þau standist kóðann.

6. Skoðunarskrá:Eftir að hafa staðist skoðunina skaltu fylla út skráningareyðublaðið og halda áfram í næsta byggingarþrep.

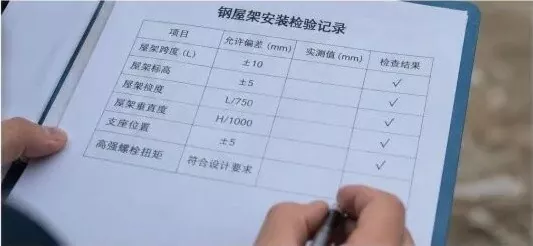

Skoðunarskrá fyrir uppsetningu á stálþaki

Skoðunaratriði	Leyfð villa (mm)	Mælt gildi (mm)	Athugaðu niðurstöðu
Truss span (L)	±10	—	√ (Pass)
Truss Hæð (Hækkun)	±5	—	√ (Pass)
Truss beygja (beygja)	L / 750	—	√ (Pass)
Lóðrétt jöfnun truss	H / 1000	—	√ (Pass)
Stuðningsstaða	±5	—	√ (Pass)
Hástyrkt boltatog	Uppfyllir hönnunarkröfur	—	√ (Pass)

Lykilstýringarpunktar:

Athugaðu alla komandi stálhluta á staðnum til að sannreyna gerð þeirra, stærð og suðugæði;
Notaðu örugga og hagnýta lyftiáætlun til að tryggja lyftiöryggi;
Stilltu og festu trussið strax eftir að það er komið fyrir;
Herðið alla sterka bolta rétt og prófið tog þeirra í samræmi við kóðann;
Framkvæmdu fulla skoðun til að ganga úr skugga um að uppsett uppbygging uppfylli allar kröfur um hönnun og kóða.

4. Uppsetning og skoðun stálgrind - Uppsetning á hallandi stálbita

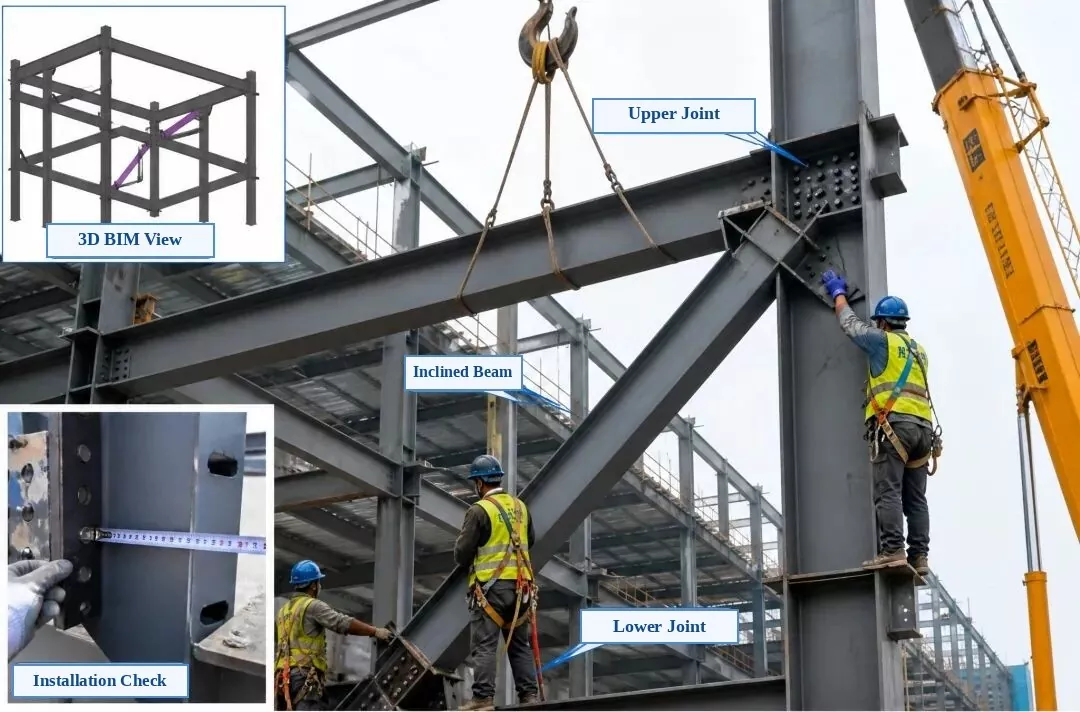

Útdregin myndamerki:Innfellt efst til vinstri: 3D BIM View | Innfelling neðst til vinstri: Athugun á uppsetningu | Aðalmynd: Efri tengiliður, hallandi stálbiti (skástöng), neðri tengiliður

Uppsetning og skoðun stálgrind — Uppsetning á hallandi stálbita

1. Athugun fyrir uppsetningu:Athugaðu hlutanúmer, stærð, stöðu boltahola og stefnu tengiplötunnar. Gakktu úr skugga um að snertiflötirnir séu flatir, hreinir og lausir við burst eða olíu.

2. Lyfting og staðsetning:Notaðu tvo lyftipunkta til að lyfta hallandi bjálkanum hægt á sinn stað. Lagaðu það tímabundið og vertu viss um að bæði efri og neðri samskeytin séu í samræmi við stálsúluna og bjálkann.

3. Jöfnun og aðlögun:Stilltu miðlínustöðu, hæð og lóðrétta röðun halla geislans til að uppfylla hönnunarkröfur. Ljúktu við varanlega tenginguna eftir aðlögun.

4. Tengingaraðferð:Tengdu með sterkum boltum. Herðið þær jafnt frá miðju og út á báðar hliðar eins og krafist er í hönnuninni, og merkið hvern bolta eftir að endanleg spenna hefur staðist skoðun.

5. Uppsetningarskoðun:Athugaðu miðlínustöðu, hæð, lóðrétta röðun, þéttleika plötusnertingar og gæði boltaspennu. Allt verður að uppfylla reglur um samþykki fyrir byggingargæði stálvirkja (GB 50205).

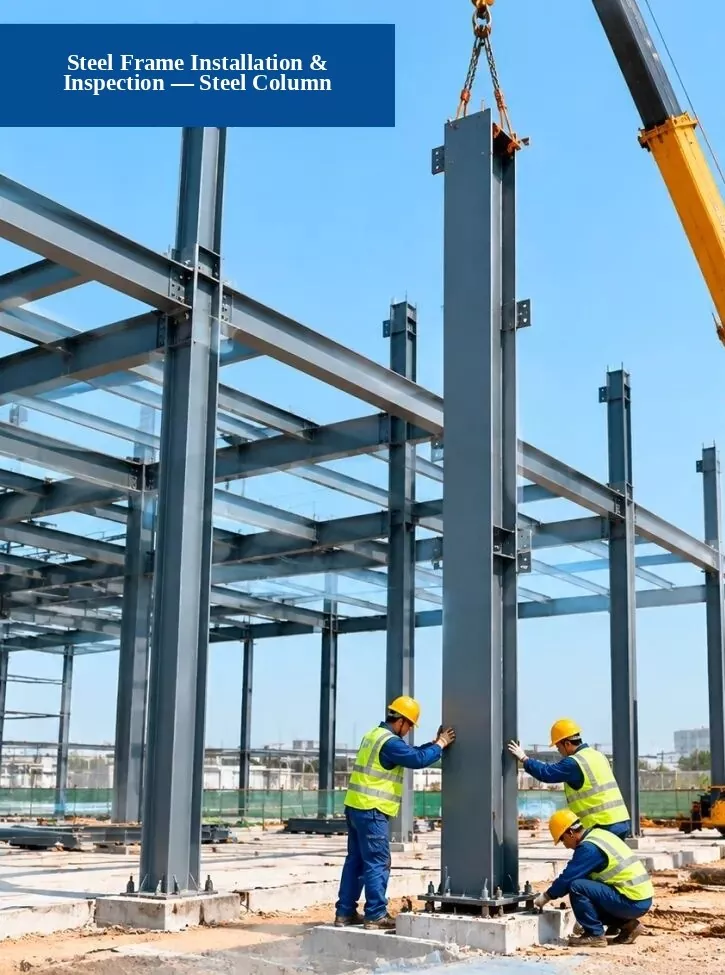

5. Uppsetning og skoðun stálgrind - Uppsetning stálsúlu

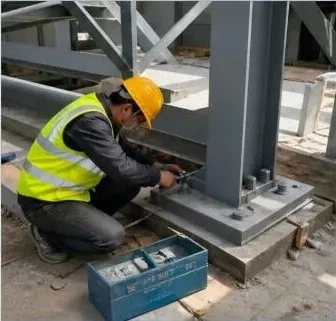

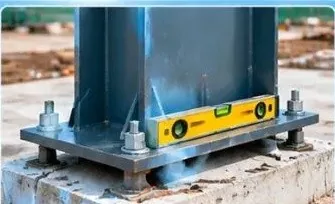

1. Grunnathugun:Athugaðu hvort staðsetningar akkerisbolta, grunnhæð og grunnmál uppfylli hönnunarkröfur.

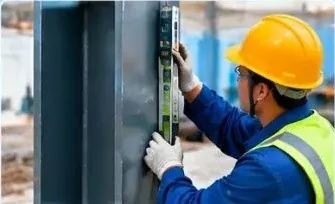

2. Lóðrétt jöfnunarathugun:Notaðu heildarstöð, leysislóð eða sléttustig til að athuga hversu beint (lóðrétt) stálsúlan stendur.

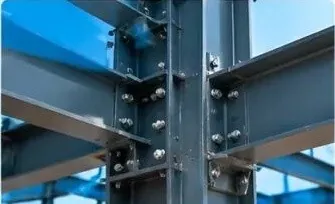

3. Gæðaathugun tenginga:Athugaðu hvort hástyrkir boltar, suðu og tengiplötur standist staðlaðar kröfur.

Byggingarferli:1. Undirbúningsvinna → 2. Lyftu og settu stálsúlu → 3. Settu upp og tryggðu → 4. Skoðun og samþykki

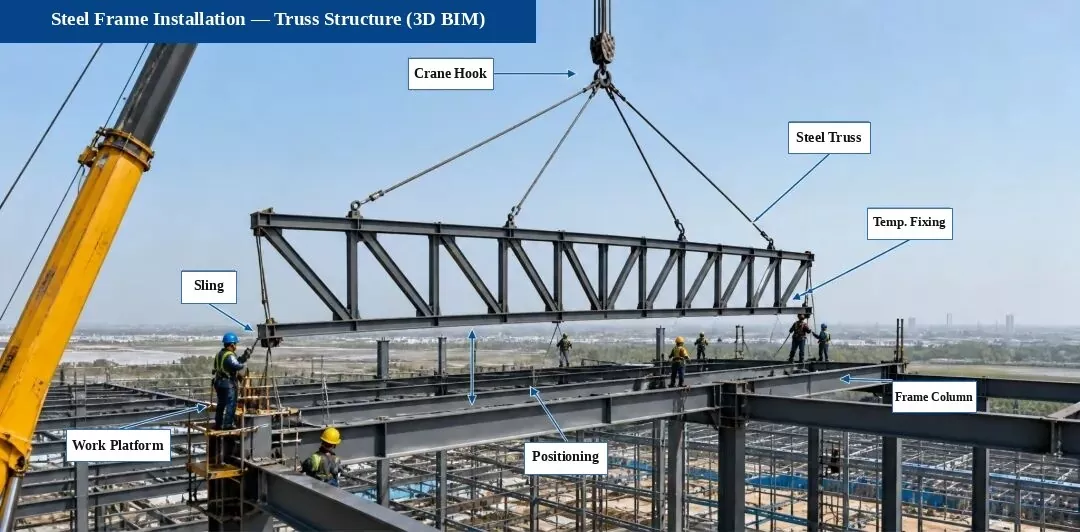

6. Uppsetning stálgrind - Uppsetning trussbyggingar (3D BIM skýringarmynd)

Uppsetningarferlisflæði:Könnun og merking → Stuðningsathugun → Lyfta og setja → Tímabundin festing → Jöfnun og aðlögun → Hástyrktar boltatengingar → Suða (ef þörf krefur)

Helstu uppsetningarpunktar:

Áður en þú lyftir skaltu athuga miðlínu stuðnings, hæð og stöðu innbyggðra hluta;
Festu vindstýringarreipi (taglínur) við lyftingu til að halda trussinu stöðugu;
Stilltu og tryggðu trussið tímabundið rétt eftir staðsetningu til að koma í veg fyrir beygingu eða bjögun;
Hástyrktar boltatengingar verða að fylgja hönnunar- og kóðareglum og vera hertar að tilskildu togi;
Suðugæði verða að uppfylla reglurnar í kóðanum um samþykki fyrir byggingargæði stálvirkja (GB 50205).

Helstu skoðunarstaðir (síðumyndir):

1. Stuðningur og sameiginleg athugun

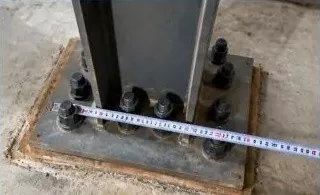

Athugaðu staðsetningu og hæð stuðningsbolta, shimsplötur og innbyggðra hluta til að ganga úr skugga um að þeir uppfylli hönnunarkröfur.

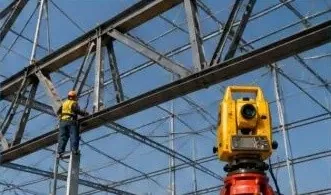

2. Truss Alignment Check

Notaðu heildarstöð til að mæla miðlínu, hæð og beygju trusssins og gera stillingar.

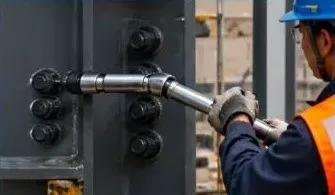

3. High-Strength Bolt Check

Athugaðu fjölda, stærð og tog hástyrku boltanna og prófaðu þá aftur eins og krafist er í kóðanum.

Athugið:Truss uppbyggingin í þessu verkefni er forsamsett í verksmiðjunni og lyft í köflum á staðnum til að tryggja nákvæma uppsetningu, gæði og öryggi.

7. Stálgrind og sniðið málmþakplata uppsetning og skoðun

Uppsetning og skoðun á stálgrind

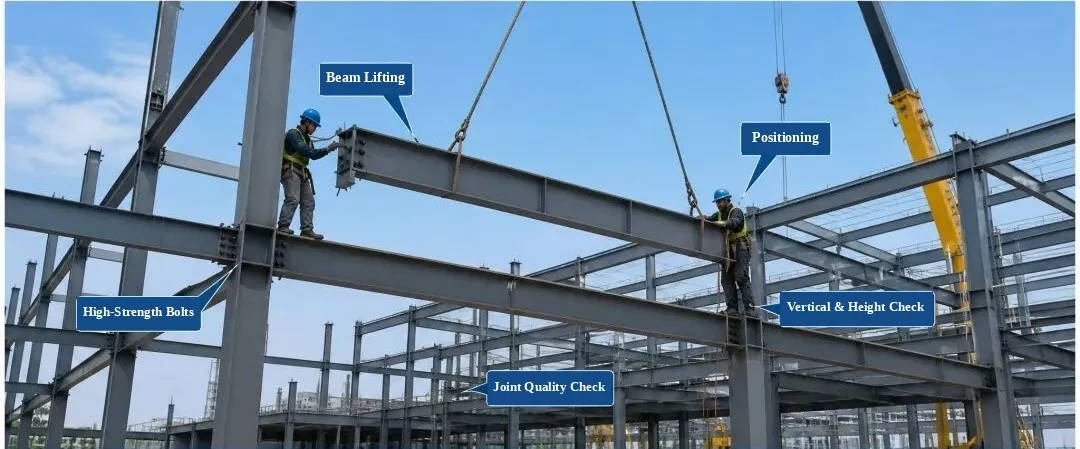

(Merki: Geislalyfting, staðsetning, sterkir boltar, lóðrétt og hæðathugun, gæðaprófun samskeytis)

1. Athugun á mótteknum hluta:Athugaðu efnisgæði, stærð, yfirborðsástand og réttleika. Settu aðeins upp eftir að hafa staðist skoðun.

2. Ferlisstýring:Stjórna staðsetningu hluta, hæð, lóðréttri röðun og herða bolta meðan á uppsetningu stendur.

3. Skoðunaratriði:Miðlínustaða, hæð, lóðrétt röðun, flatt yfirborð og gæði boltatengingar.

4. Gæðastaðall:Verður að uppfylla reglur um samþykki á byggingargæði stálvirkja (GB 50205-2020).

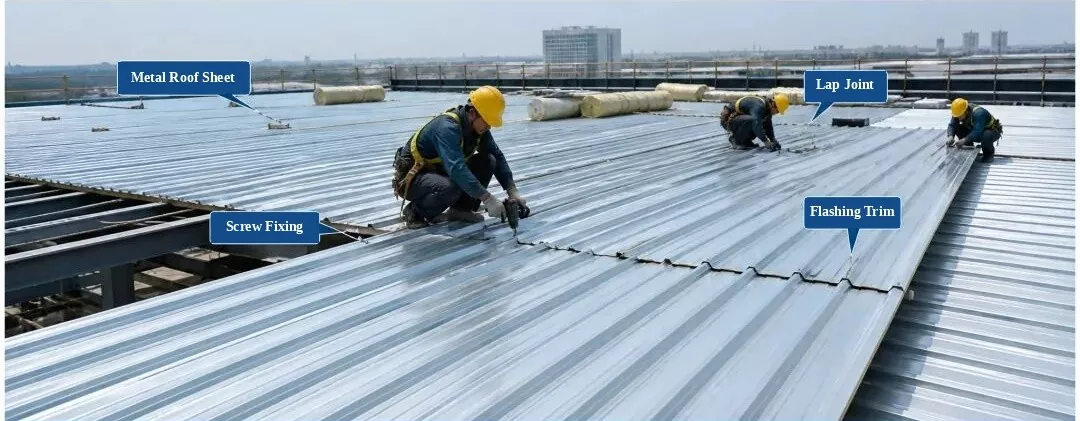

Uppsetning og skoðun á þakplötu úr málmi

(Merki: Þakplata úr málmi, kjölfesta, skrúfafesting með sjálfsnyrtingu, blikkandi klippingu)

1. Efnisathugun:Athugaðu spjaldið, þykkt, húðun og lit. Notist aðeins eftir að hafa staðist skoðun.

2. Uppsetningarreglur:Skarast spjöldin rétt og festu þau vel. Haltu skrúfubilinu innan staðlaðra marka, án þess að skrúfur vantar eða séu rangar.

3. Skoðunaratriði:Flatness þaks, skörunarbreidd, bil festipunkta og vatnsþéttingarupplýsingar.

4. Gæðastaðall:Verður að uppfylla tæknireglur fyrir málmþakverkfræði (GB 50345-2012).

8. Stálgrind uppsetning og skoðun - Stálstigar og handrið uppsetning

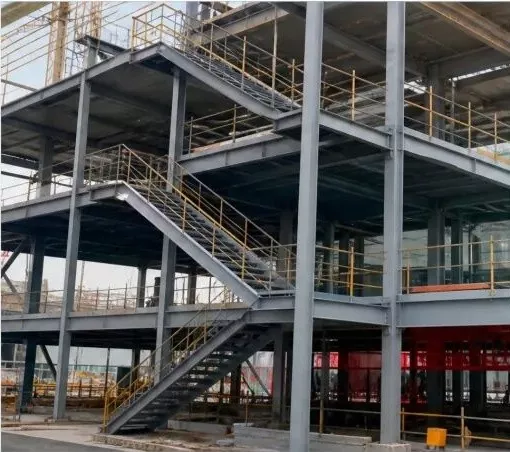

1. Fullbúnir stálstigar og handrið (síðumynd)

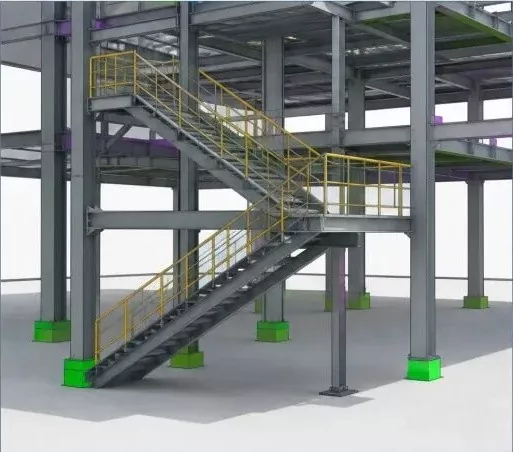

2. 3D BIM líkan (Stálstigar og handrið)

3. Uppsetning stálstiga (lóðarvinna)

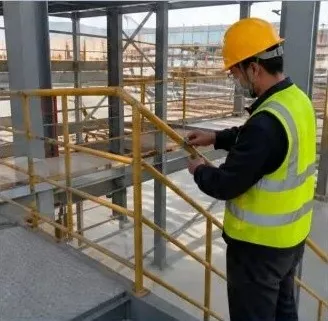

4. Uppsetning handriðs (lóðarvinna)

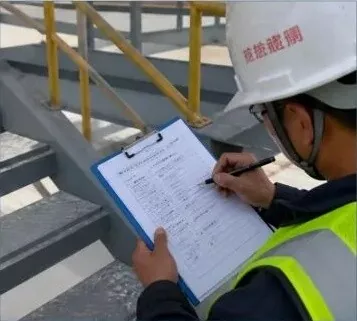

5. Gæðaskoðun uppsetningar (síðuskoðun)

Leiðbeiningar:

Áður en þú setur upp stálstiga og handrið skaltu athuga stærð íhluta, hæð og miðlínu útlits;
Þegar þú notar boltatengingar skaltu athuga boltastærð, magn og tog til að tryggja trausta tengingu;
Uppsett handrið verða að vera þétt og bein, með heilum og sléttum suðu sem uppfylla hönnunar- og kóðakröfur;
Framkvæmdu gæðaskoðun eftir uppsetningu og fylltu út skoðunarskrána til að tryggja gæði verksins.

Stál burðarvirkieseru mikið notaðar á byggingarmarkaði í dag til að byggja byggingargrindur og munu þeir verða aðalvalkosturinn fyrir frumbyggingar í framtíðinni. Stálmannvirki hafa marga undirflokka, byggingargerðir og íhlutagerðir. Byggt á burðarvirkjakerfinu er þeim skipt í fjórar megingerðir: gáttarrammar, rýmisnet, truss og rammabyggingar.
