Stálbyggingarsamsetning á staðnum + samþætt lyftingarverkflæði + lykilatriði

Inngangur:Íbyggingu stálbyggingar, "jarðsamsetning + þungur krana samþætt lyfting" (samsetning mannvirkisins alveg á jörðu niðri og lyfta því í stöðu sem eina einingu með því að nota þunga krana) er ein hagkvæmasta, öruggasta og gæðastýrða byggingaraðferðin sem völ er á í dag.

Í samanburði við "lausa samsetningu í mikilli hæð" (sem setja saman íhluti stykki fyrir stykki hátt í loftinu) dregur þessi aðferð verulega úr hættulegri vinnu á hæð, lækkar suðugalla og stjórnar aflögun burðarvirkis í raun. Hins vegar krefst það strangs undirbúnings á jörðu niðri, nákvæmrar samsetningaruppsetningar, strangra útreikninga á lyftiverkfræði og gallalausra merkja og stjórnunar á staðnum.

Hér að neðan er yfirgripsmikil og staðlað tæknileiðbeining fyrirstálbygging á staðnumsamsetning og samþætt lyfting — uppbyggð með skýrum vinnuflæði og hagnýtum, einföldum tæknikröfum til að auðvelda tilvísun.

I. Kjarnayfirlit yfir byggingaraðferðina

Rökfræði byggingarvinnuflæðis: Verksmiðjuforsmíði á stálíhlutum í köflum → Jarðsamsetning á staðnum á jigs → Leiðrétting á suðu, suðuskoðun (NDT) & snerting á málningu → Samþætt lyfting í einu stykki í stöðu → Festing og uppröðun burðarvirkis.

Helstu kostir

•  Vinna á jörðu niðri í gegn: Aðalaðgerðir eru gerðar á jörðu niðri, sem dregur verulega úr fallhættu og hættum í mikilli hæð.

•  Stjóranleg gæði: Samsetning, suðu og röðun fer fram í stöðugu, aðgengilegu umhverfi á jörðu niðri, sem tryggir yfirburða nákvæmni og byggingargæði.

•  Mikil smíðaskilvirkni: Suðu og boltar í mikilli hæð eru í lágmarki, sem flýtir verulega fyrir framkvæmdum.

Takmarkanir

•  Stórt samsetningarsvæði áskilið: Krefst rúmgóðs, slétts og vel þjappaðs jarðsvæðis fyrir samsetningu á staðnum.

•  Þungur útbúnaður og strangar athuganir: Krefst lyftikrana með mikla tonnaþyngd og stranga verkfræðilega útreikninga fyrir lyftiskilyrði og burðargetu jarðvegs.

Viðeigandi sviðsmyndir

Smíði stálbyggingar á opnum stað, eins og stórvirkar stálgrind, þakstáleiningar, fjölþynna stálgrind og þungar kranabirkar.

II. Fullkomið staðlað byggingarverkflæði

Staðlað ferliflæði: Undirbúningur byggingar → Efnistaka og þjöppun → Uppsetning og samþykki samsetningar → Móttaka og endurskoðun íhluta → Jarðsamsetning → suðuverk → suðuprófun (NDT) & tæringarvarnarmálningu → Uppsetning lyftistöngs og búnaðar → Samþættingarprófun á lyftibúnaði → Formleg lyftibúnaður Fínstilling og tímabundin festing → Athuga aftur ása og upphækkun rist → Varanleg tenging og festing → Fjarlæging búnaðar → Samþykki verkefnis → Samsetning í sundur

1. Undirbúningur byggingar á fyrstu stigum (mikilvægasta skrefið)

Ef bráðabirgðaundirbúningur er ófullnægjandi geta vandamál eins og aflögun burðarvirkis, veltingur eða víddarvillur auðveldlega komið upp við samsetningu og lyftingu. Einbeittu þér nákvæmlega að þessum 4 kjarnaverkefnum:

•  Áætlun fyrst: Útbúið sérstakt hífingarkerfi. Fyrir áhættusamar, ofurmikilvægar aðgerðir, er skoðun sérfræðinga og formlegt samþykki skylda. Ljúktu ítarlegum verkfræðilegum útreikningum fyrir vinnsluskilyrði krana, streitu liða, burðargetu jarðar og hleðslu á lyftipunktum.

•  Sannprófun efnis og skjala: Skoðaðu samræmisvottorð verksmiðjunnar, prófunarskýrslur frá verksmiðju (MTR), skjöl um óeyðandi prófun frá verksmiðju (NDT) og víddarstaðfestingarblöð. Komdu stranglega í veg fyrir að íhlutir sem ekki eru í samræmi komist inn á vinnusvæðið.

•  Skipulag skipulags svæðis: Tilgreindu greinilega aðskilin svæði fyrir íhlutageymslu, vinnu við samsetningu á jörðu niðri og staðsetningu kranaferða/stoðarbeina. Fyrir mjúkan jarðvegsgrunn, grafið upp og skiptið út fyrir fasta fyllingu, þéttið og hellið/herðið jörðina fyrirfram.

•  Öryggisskýrsla starfsmanna: Suðumenn, kranastjórar, merkjamenn og útgerðarmenn verða að hafa gilt hæfisskírteini. Gerðu ítarlegar öryggis- og tæknilegar kynningar fyrir alla starfsmenn, skýrðu ábyrgð einstaklinga og öryggisbann.

2. Samsetning Jig Uppsetning og samþykki

Samsetningarkúlan (stoðgrind á jörðu niðri) er nauðsynleg fyrir nákvæmni samsetningar. Frjáls samsetning eða ófullnægjandi, bráðabirgðaramma er stranglega bönnuð!

•  Notaðu venjulegt burðarstál: Búðu til stöng með því að nota innlenda staðlaða stálhluta til að tryggja fullnægjandi stífleika og stöðugleika, koma í veg fyrir landnám, sveigju burðarvirkis eða hristing eftir hleðslu.

•  Nákvæm uppsetning og staðsetning: Leggðu leiðbeiningar nákvæmlega út; hafa strangt eftirlit með ristásum, hækkun og sléttleika. Fyrir stóra íhluti skaltu byggja inn forkamb (viljandi feril upp á við) í samræmi við hönnunarforskriftir til að vinna gegn lafandi framtíðarálagi.

•  Sérstök skoðun og afskráning: Sérhæfða skoðun verður að fara fram að lokinni uppsetningu keilu. Skráðu og geymdu allar víddar-, hæðar- og flatleikamælingar. Aðeins er hægt að nota keppuna eftir formlega afskráningu

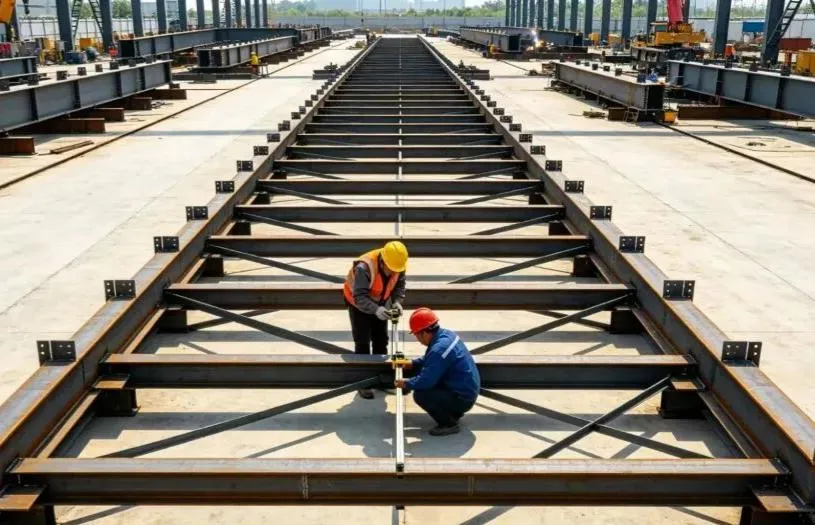

3. Afhending íhluta og jarðsamsetning

Jarðsamsetning er lykilferlið til að stjórna heildar byggingargæði. Nákvæm stjórn er nauðsynleg:

•  Skoðun íhluta á heimleið: Skoðaðu hvern íhlut við komu með tilliti til útlits, aflögunar á flutningi, hlífðarhúð og jöfnun boltahola. Réttu úr og leiðréttu allar minniháttar aflögun fyrir samsetningu.

•  Staðsetning og aðlögun keilu: Eftir að íhlutir eru settir á keppuna, notaðu vökvatjakka og snúru til að fínstilla og hafa nákvæma stjórn á breidd, áslínum, upphækkun, rótarbili (bil sem festist á lið) og lóðrétta röðun.

•  Suðusuðu af löggiltum suðumönnum: Löggiltir suðumenn verða að framkvæma límsuðu (tímabundnar suðu). Límsuðulengd og flakafótastærð verða að uppfylla tæknilega staðla, koma í veg fyrir grop, sprungur og aðra suðugalla.

•  Samhverf suðu og álagslosun: Formleg suðu verður nákvæmlega að fylgja meginreglunum um "samhverfa suðu" og "baksuðu" (suðu í stuttum hlutum til skiptis) til að losa jafnt um varmaálag og lágmarka skekkju. Fyrir þykkar stálplötur, innleiða stranglega forhitun og hitastýringar milli liða.

•  Staðfesting eftir samsetningu: Eftir að samsetningu er lokið skaltu endurmæla heildarstærðir, breiddargildi og hliðarréttleika vandlega aftur til að tryggja að fullu samræmi við verkfræðikóða og hönnunarteikningar.

4. Weld Skoðun og Anti-Tæring Paint Touch-up

•  Non-Destructive Testing (NDT): Framkvæmdu ultrasonic testing (UT) eða röntgenpróf (RT) samkvæmt hönnunarforskriftum. Allar suðu sem ekki samræmast þarf að vera alveg útskornar, soðnar aftur og prófaðar aftur þar til þeir eru 100% hæfir.

•  Suðuhreinsun og endurmálun: Slípið soðnar samskeyti sléttar, fjarlægið ryð, gjall og skvett og setjið samstundis á samsvörun ryðvarnargrunn og yfirlakk til að tryggja samfellt og ósnortið hlífðarhúðunarkerfi.

•  Yfirborðsvörn: Verndaðu snertifleti fyrir núningsbolta með miklum styrkleika, boltagöt og fullunnin málningarlög gegn suðusúði, fitu-/olíumengun og vélrænum rispum.

5. Lyftipunktar og val á búnaði

Öryggisregla fyrir kjarna lyftinga: Aldrei breyta lyftistöðum án leyfis, aldrei blanda saman ósamræmdum búnaði og aldrei beita íhlutum fyrir óviðeigandi krafti.

•  Notaðu hönnuð lyftistöng: Notaðu alltaf fyrirfram hannaða, verksmiðjuhannaða lyftistöng (púðaaugu). Ósamþykkt suðu á staðnum eða holuborun fyrir bráðabirgðalyftingarpunkta er stranglega bönnuð. Allar lyftistöngssuðu verða að gangast undir 100% NDT skoðun.

•  Útreikningur á burðargetu: Veldu stálvírareipi, fjötra og lyftistöng sem byggjast nákvæmlega á reiknuðu álagi, með kraftmiklum álagsöryggisþáttum. Ofhleðsla er stranglega bönnuð.

•  Hornahlífar: Settu upp hornhlífar (mýkingarefni/kanthlífar) á öllum skörpum hornum og brúnum stálhlutanna til að koma í veg fyrir að vírar klippist eða skemmist.

•  Tímabundin styrking: Bættu tímabundnum stífum/hlutum við burðarvirki mjóa eða þunnvegga hluta (eins og langa burðarstóla) til að koma í veg fyrir snúning, sveiflu eða staðbundna aflögun meðan á hífingu stendur.

6. Lyftupróf til reynslu (Aldrei má sleppa)

Reynslulyftan er endanleg varnarhindrun gegn hífisslysum.

•  Lyftu og sveifðu: Lyftu íhlutnum mjúklega 200–300 mm frá samsetningarkúlunni og haltu honum hangandi í loftinu í 5 til 10 mínútur.

•  Alhliða skoðun: Skoðaðu vandlega: hleðsluaðstæður á lyftistöðum, aflögun búnaðar, heildarbeygju og staðbundin sveigjanleika, kranastöðugleika, jörðu niðri undir stoðfestum og hvers kyns truflun eða festingu á stönginni.

•  Strax lækkun á óeðlilegum hætti: Ef óvenjulegur hávaði, burðarvirki röskunar eða of mikið botnfall verður vart, skal lækka íhlutinn strax aftur á keiluna. Formleg hífing má aðeins halda áfram eftir að úrbótaaðgerðir hafa verið samþykktar.

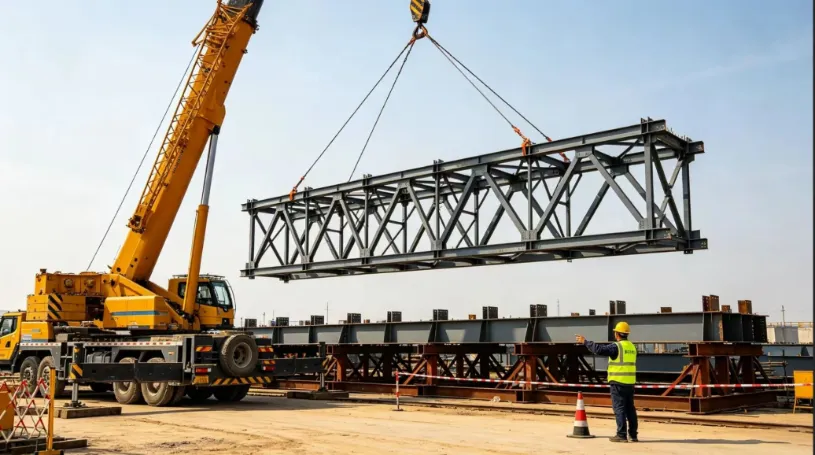

7. Lyfting, staðsetning og tímabundin öryggi

•  Sameinuð eins manns merki: Aðgerðum verður að stjórna af einum tilnefndum merkjastjóra með stöðluðum handmerkjum og raddskipunum. Fjölmenna merkjasending og óreiðukenndar aðgerðir eru stranglega bönnuð.

•  Sléttar kranahreyfingar: Lyfting, sveifla (sveifla) og lúffa (sprengjuhögg) verða að vera slétt og hægt í gegn. Forðist skyndilega stopp, krappar beygjur eða höggálag. Áhöfn á jörðu niðri verður að nota merkislínur (stýrireipi) til að koma á stöðugleika í stefnu íhlutans og koma í veg fyrir árekstur við núverandi mannvirki.

•  Staðsetning og tafarlaus tímabundinn stuðningur: Þegar búið er að setjast á varanlegu stoðirnar skaltu fínstilla ristásana, upphækkun og lóðrétta lóðrétta hæð. Settu tafarlaust upp tímabundnar stuðningsstoðir og hertu snúrur.

•  Rauð lína um kjarnaöryggi: Losaðu aldrei kranakrókinn fyrr enstálbyggingmyndar stöðugt, sjálfbært burðarkerfi.

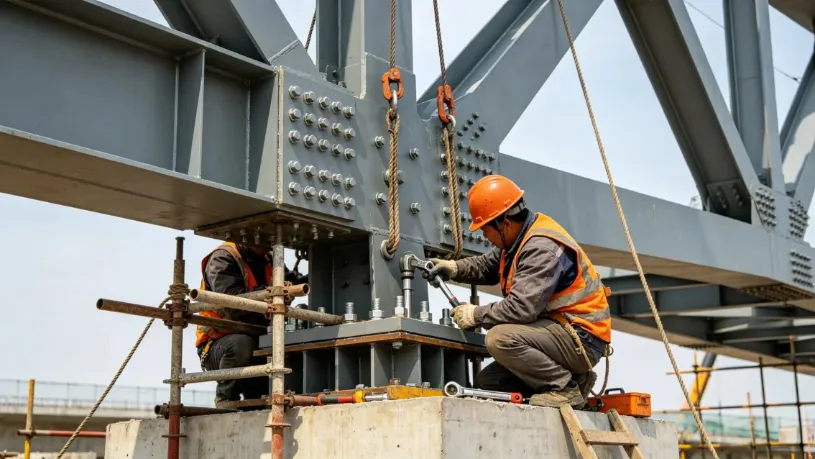

8. Varanleg tenging og frágangur

•  Hástyrktar boltar fyrst: Settu í forgang hástyrks boltafestingar. Fylgdu stranglega tveggja þrepa aðhaldsröðinni: "Upphafsspenning → Endanleg togspenning". Merktu hvern bolta greinilega eftir endanlega herðingu til að koma í veg fyrir að boltar gleymist, lausir eða of mikið snúið.

•  Spleissuða á staðnum: Framkvæma á staðnum stoð- og skeysusuður í fjölrásalögum og framkvæma ekki eyðileggjandi próf (NDT) tafarlaust að því loknu.

•  Endurmæling á heildarbyggingu: Endurmældu allar heildarstærðir, hæðir og sveigjugildi. Þegar það hefur verið vottað að það sé í samræmi, taktu á öruggan hátt í sundur lyftibúnað, tímabundna stuðning og burðarbúnaðinn á jörðu niðri.

•  Húðunarviðgerðir og afhending: Snúðu við alla skemmda ryðvarnar- og eldhelda húðun á viðkomandi svæði til að ljúka uppsetningunni.

III. Mikilvægar varúðarráðstafanir á staðnum (helstu gildrur sem ber að forðast)

1. Gæðaeftirlitsstaðir samsetningar

•  Solid Jig Foundation: Jörðin undir samsetningarkúlunni verður að vera þétt, þjappuð og jöfn. Samsetningarvinna er stranglega bönnuð á mjúkum jarðvegi eða vatnsmikilli jörð í rigningarveðri til að koma í veg fyrir ójafnt landnám.

•  Strangt eftirlit með forsnúningi: Stilltu forkólfið nákvæmlega (viljandi ferill upp á við) fyrir stórar einingar í samræmi við hönnunargildi. Athugaðu mælingar fyrir og eftir samsetningu til að koma í veg fyrir að þær lækki niður eftir reisn.

•  Alvarlegar takmarkanir á veðursuðu: Hættu samstundis suðu undir berum himni í sterkum vindi, rigningu, snjó eða frosti. Gakktu úr skugga um að rakir stálfletir séu vandlega þurrkaðir með kyndlum áður en suðu hefst aftur.

•  Verndaðu núningsyfirborða með miklum styrkleika: Verndaðu núningsfleti bolta í snertingu stranglega. Mölun, olíumengun eða brunasvöt er stranglega bönnuð, til þess að tryggja að sleppastuðullinn uppfylli verkfræðilega staðla.

2. Lögboðnar lyftiöryggislínur

•  Veðurbann: Það er stranglega bannað að hífa í sterkum vindum af krafti 6 og hærri (vindhraði ≥ 10,8 m/s), þéttri þoku, mikilli rigningu eða þegar næturlýsing er ófullnægjandi.

•  Stuðningur kranastoðar: Kranastoðföng verða að vera að fullu studd af þykkum álagsdreifingarplötum úr stáli yfir traustan, sannprófaðan jörð til að koma í veg fyrir að krani velti eða stuðföt stöng í gegn.

•  Stíf öryggisútilokunarsvæði: Komdu á stífri hindrun og skýru útilokunarsvæði innan vinnsluradíuss krana. Óviðkomandi starfsfólki er stranglega meinað að fara inn, fara í gegnum eða dvelja á svæðinu.

•  Skoðun á búnaði fyrir vakt: Skoðaðu allan lyftibúnað, búnað og víra fyrir hverja vinnuvakt. Skiptið strax út ef brotnir vírþræðir, mikið slit eða beygjur/aflögun fara yfir leyfileg mörk.

3. Algengar áhættur og fyrirbyggjandi aðgerðir

•  Of mikil aflögun íhluta: Forstilltu hönnunarhlíf, bættu við tímabundnum styrkingarstöfum, fylgdu samhverfum suðuröðum og framkvæmdu athuganir á fullu lyftiálagi.

•  Bilun við að rífa út lyftistöng: Framkvæmdu sérhæfða burðarvirkishönnun fyrir lyftistöng, tryggðu suðu með fullri gegndræpi með 100% NDT skoðun og bannaðu stranglega ósamþykkta bráðabirgðalyftingapunkta.

•  Krani jarðvegssetning eða veltingur: Staðfestu og hertu jörð fyrirfram, settu þungar stálplötur undir stoðfesta og fylgstu með landsetningu meðan á prufulyftunni stendur.

•  Uppbyggingaróstöðugleiki eftir staðsetningu: Settu tafarlaust upp snúrur og bráðabirgðastoðstrauma, með því að framfylgja nákvæmlega meginreglunni: „Aldrei slepptu kranahróknum áður en burðarvirkið er fest.“

•  Óstaðlaðar hástyrktar boltar: Verndaðu núningssnertiflöta stranglega, beittu stöðluðum aðferðum til að herða tog og skoðaðu og litamerktu hverja einstaka bolta þegar hann er búinn.

IV. Samantekt

Kjarna stjórnun rökfræði afstálbyggingarsamsetning á staðnumog samþætta hífingu má draga saman sem: nákvæmnissamsetningu á jörðu niðri, stíf stýring á keilu, ströngum hífingarútreikningi, slétt og stöðugt lyft og aldrei sleppt króknum áður en hann er festur.

Með því að stýra nákvæmlega fjórum mikilvægu stoðunum - jiggæði, suðuaflögun, lyftiálagsskilyrðum og tímabundnum burðarstöðugleika - er hægt að koma í veg fyrir algengustu byggingargalla og öryggisslys, sem veitir örugga, áreiðanlega og skilvirka lausn fyrir burðarvirkjaverkfræði úr stóru stáli.
