Heildar leiðbeiningar um byggingarhluta úr stáli: aukahlutar og upplýsingar um tengingar

Fyrra hefti sýndi smáatriði og útlitsteikningar af aðal burðarhlutum og spelkum og stöðugleikaburðarvirki úr stáliíhlutir. Þessi fundur heldur áfram með kynningu á aukahlutum og tengdum íhlutum sem og tengingum og burðarbúnaði. Hér að neðan eru lýsingar á dæmigerðum skipulagsstöðum og heildarlistar yfir hvern íhlut í stálbyggingum.

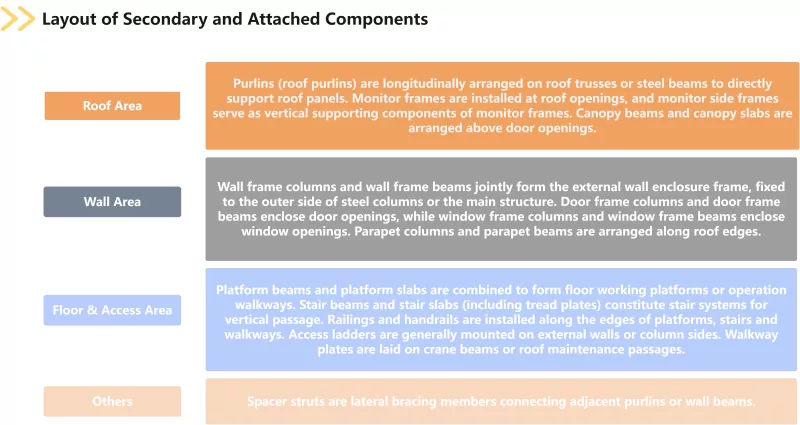

Auka- og áföst íhlutir eru maur, vegggrindsúlur, vegggrindarbitar, skjárammar, skjáhliðarrammar, stigabjálkar, stigahellur, pallbitar, pallplötur, handrið, handrið, aðgangsstigar, gangbrautarplötur og bilstífur, hurðarkarmsúlur, hurðarrammabitar, gluggarammasúlur, gluggarammasúlur, gluggaramma, súlur og bjálkabitar. Töflur skiptast í þak- og útveggi en stigahellur þekja slitplötur. Að taka að sér byggingaraðgerðir eins og girðingu, gang, dagslýsingu og loftræstingu, aukahlutir og tengdir íhlutir flytja vindálag, snjóálag og annað álag til aðalbyggingarinnar. Þeir eru ómissandi hlutar sem tryggja heilleika og þjónustuhlutverk stálbygginga.

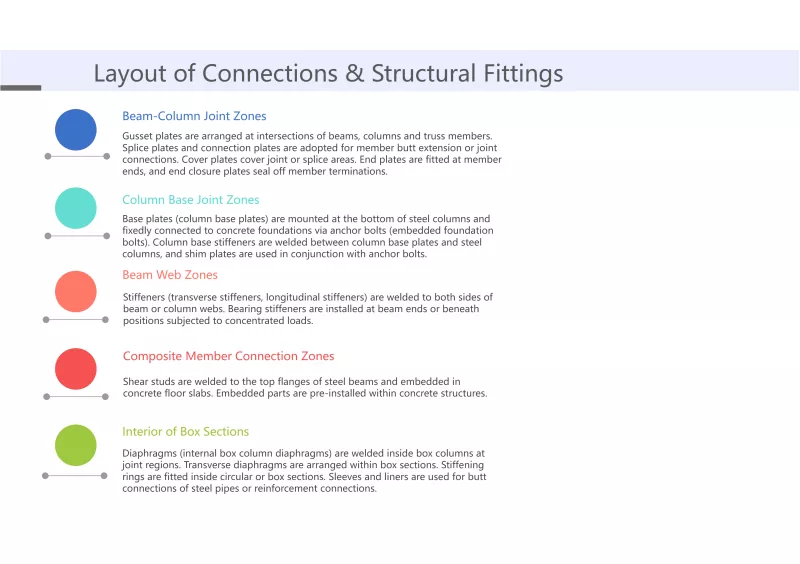

Tengingar og burðarhlutir samanstanda af burðarplötum, stífum, legustífum, shimsplötum, tengiplötum, skeifaplötum, hlífðarplötum, endalokaplötum, endaplötum, grunnplötum, súlugrunnstífum, súlufestingarboltum, hástyrksboltum, venjulegum boltum, innbyggðum boltum, innbyggðum boltum, stífandi hringir, þindir og þverþindir. Stífur skiptast í þverstífur og lengdarstífur; grunnplötur innihalda súlugrunnplötur; dálkafestingarboltar eru einnig þekktir sem innbyggðir grunnboltar; klippa pinnar eru einnig kallaðir pinnar tengi; þindir ná yfir innri þindir fyrir kassasúlur. Sem mikilvægur flokkurstálbyggingíhlutir, tengingar og burðarvirki ákvarða beint hvort allir burðarhlutir geti unnið í samhæfingu á áhrifaríkan hátt og hvort burðarflutningsleiðin sé samfelld og áreiðanleg.

Hingað til hafa fjórir helstu flokkar burðarhluta úr stáli, flokkaðir eftir burðarvirki, allir verið flokkaðir út. Allir ofangreindir þættir eru teiknaðir á byggingarteikningar af stálbyggingum, teknar með í kraftagreiningu í burðarvirkjareikningsskýrslum og geymdir til frambúðar í fullgerðum mannvirkjum. Samsetning íhluta er breytileg eftir mismunandi verktegundum. Réttur skilningur á hagnýtri staðsetningu og skipulagsrökfræði hverrar tegundar íhluta er forsenda þess að hægt sé að semja nákvæma magnreikninga og sanngjarnt ákvarða heildstætt einingarverð, sem og grunnurinn til að tryggja að hægt sé að breyta hönnunarhugmyndum stálvirkja í öruggar og áreiðanlegar byggingar.
