EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

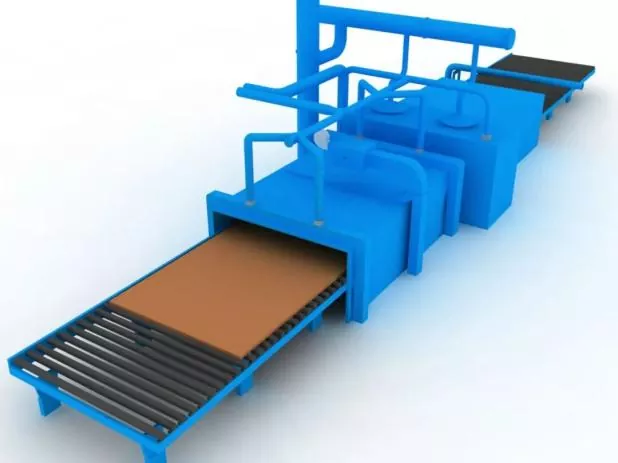

Skref 1 Formeðferð á yfirborði stálplötu

Framkvæmt í samræmi við hönnunar- eða ferliskröfur áður en stálplata er tæmd.

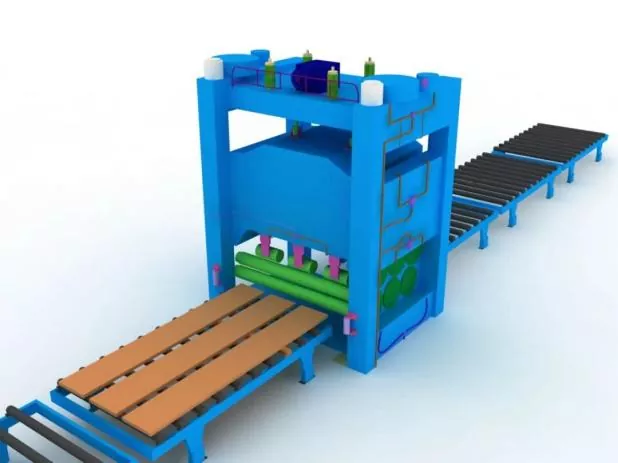

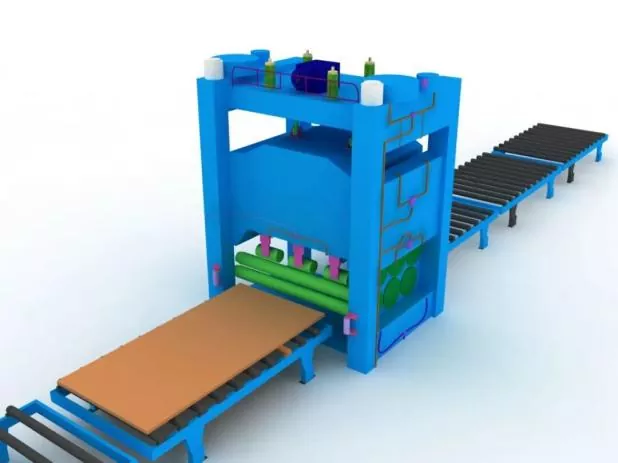

Skref 2 Stálplöturétting

Heildarrétting skal fara fram eftir formeðferð stálplötu til að tryggja nákvæmni eyðslu og létta innra afgangsálag á stálplötunni.

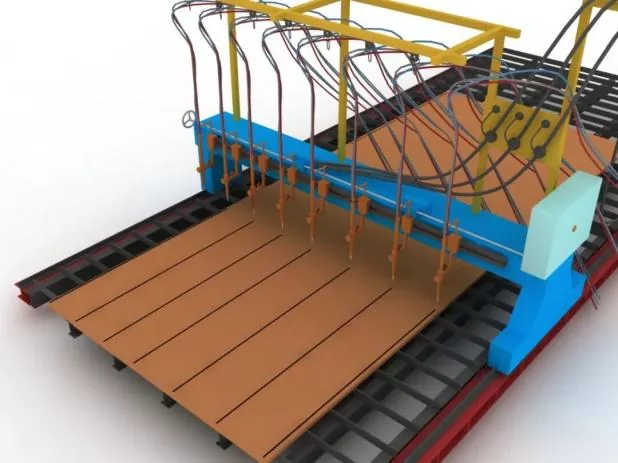

Skref 3 Klippa og tæma hluta

Áður en klippt er skaltu stilla skurðarvélina, staðfesta stútgerðina og athuga stöðugleika loftþrýstings.

Á meðan á klippingu stendur, forhitaðu fyrst skurðarsauminn á stálplötunni og stjórnaðu skurðarhraðanum nákvæmlega.

Skref 4 Seinnirétting á hlutum

Framkvæmt eftir stálplötueyðingu til að tryggja samsetningarnákvæmni og draga úr innri afgangsálagi stálplatna.

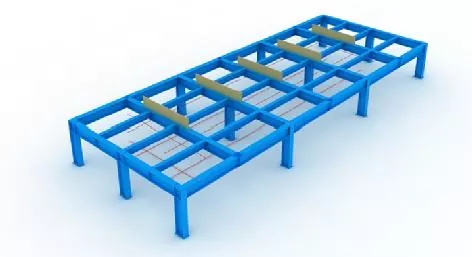

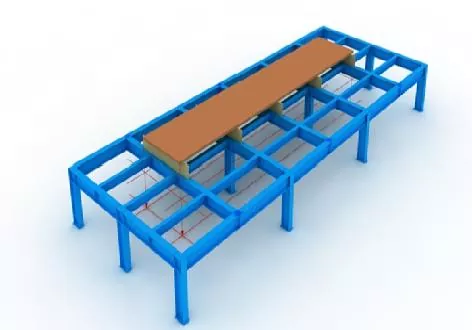

Skref 5 Stilling á jigs og útlitslínum

Fyrir samsetningu skal fyrst stilla útsetningarlínur og kefli.

Við uppsetningu keilu verður að tryggja lárétta hæð efsta opsins og tryggja nægjanlega stífni og styrk.

Einungis er hægt að taka í notkun allar jigs og útsetningarlínur eftir að hafa verið skoðaðar og samþykktar af tilnefndum starfsmönnum.

Skref 6 Staðsetning neðri pallborðs

Nákvæmlega staðsett með lóðum og skipulagslínum.

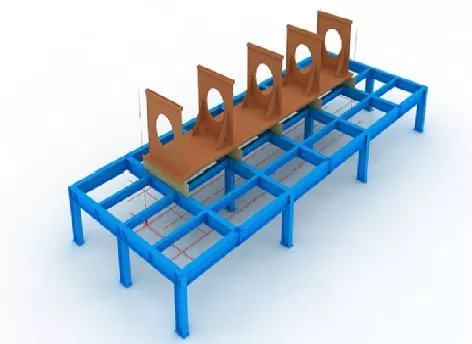

Skref 7 Þindarsamsetning

Áður en þindir eru settar saman, merkið staðsetningarlínur á neðri spjaldið og fjarlægið fljótandi ryð báðum megin við línurnar með slípihjóli.

Eftir að þindin eru reist, festu þau með festsuðu.

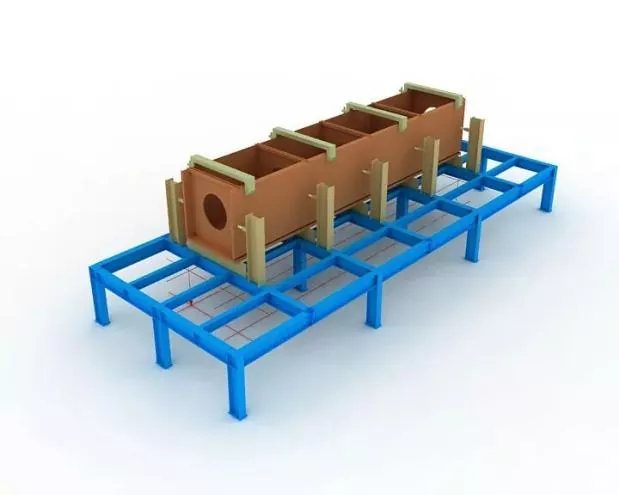

Skref 8 Vefsamsetning

Eftir að vefurinn hefur verið settur saman og hæfður, stingið hann þétt upp að þindinni með tjakki og festið hann síðan með festsuðu.

Skref 9 Efri pallborðssamsetning

Ljúktu við nákvæma staðsetningu á efri spjaldinu með plumb bob, festu síðan með festsuðu.

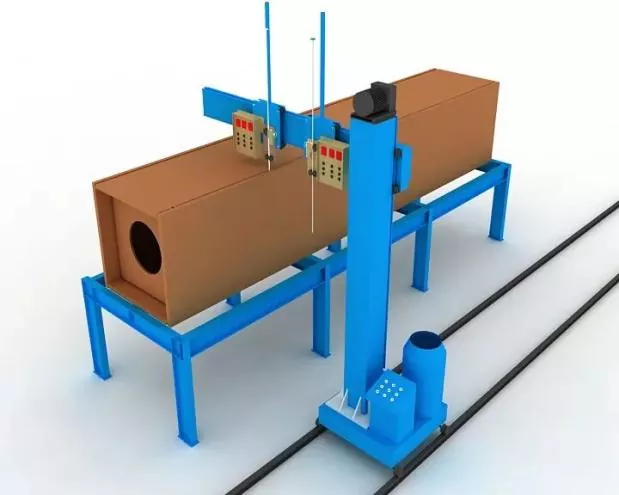

Skref 10 Diaphragm Electroslag Welding

Einhliða rafslagssuðu er notuð fyrir þindir.

Koparmúffur til ljósbogaræsingar og -slökkvunar skulu settar upp við efri og neðri op rafsuðuhola við suðu.

Suðustraumur og spenna skal vera strangt stjórnað í gegnum suðuferlið og huga skal að því að fylgjast með litabreytingum á rafsuðusvæðinu á vefnum.

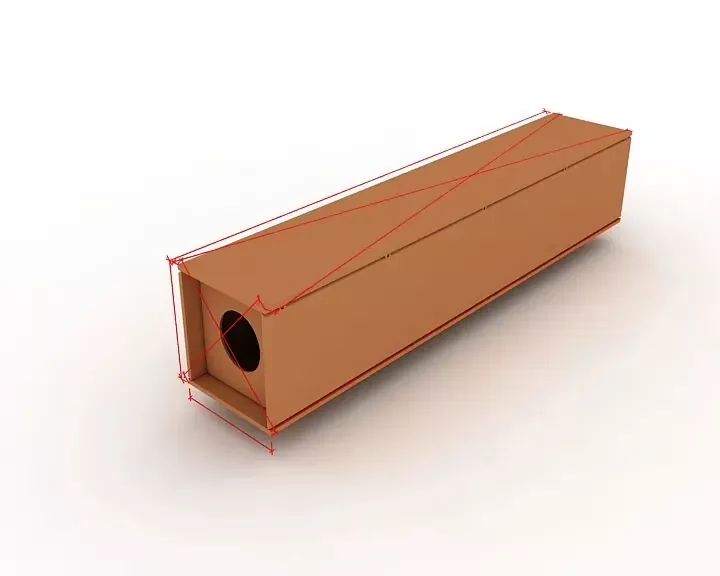

Skref 11 Heildarskoðun

Við skoðun, einbeittu þér að því að athuga hvort lengd íhluta, skástærðir og mál endahluta uppfylli kröfur um hönnun og forskrift og leiðrétta alla hluta sem eru utan vikmarks.

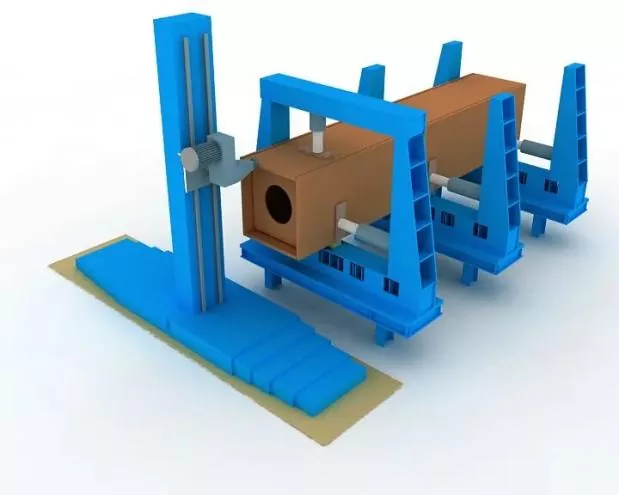

Skref 12 Enda mölun

Fræsið endaflötinn eftir samsetningu og suðu.

Tryggðu sléttleika liða og samsvörun milli endaflatar og fræsar.

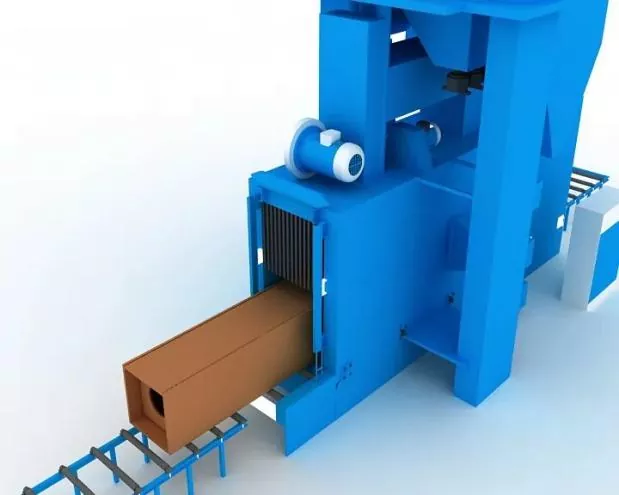

Skref 13 Sandblástur og ryðhreinsun

Fjarlægðu ryð að fullu með sandblástur eftir þörfum eftir suðu, færðu síðan yfir í húðunarbyggingu.

Samsetningarnákvæmni

Við samsetningu:

● Viðeigandi aðhald skal nota til að stjórna aflögun suðu.

● Suðurýrnunarheimildir og hæfileg öfug aflögun skulu frátekin til að stjórna stærð íhluta og tryggja rétta lögun.

Leyfileg frávik fyrir framleiðslu og samsetningu á soðnum tengingum, svo og víddarvikmörk burðarhluta, skulu vera í samræmi við kröfur kóðans um samþykki fyrir byggingargæði stálvirkja (GB 50205).

Samsetning staðsetning suðu

Það skal útfært með hálfsjálfvirkri solid vír gas málmbogsuðu (GMAW).

Suðumaður

Suðumenn sem fást við samsetningarsuðu skulu hafa samsvarandi hæfisskírteini sem tilgreind eru í tæknilýsingu fyrir suðu á stálvirkjum byggingar (JGJ81).

Staða festingarsuðu

Staðsetning límsuða: Límsuður skulu forðast upphaf og lok formsuðu, og skal ekki setja á horn, brúnir, enda og önnur mikilvæg svæði sem eru viðkvæm fyrir styrkleika og framleiðslugöllum.

Fyrir T-samskeyti, límsuðu: Skal fara fram samhverft á báðum hliðum; á meðan skal forðast klístursuðu inni í raufinum eins og hægt er.

Fyrir suðu með fullri gegndræpi: Suðu skal á grópina fyrir baksuðu, t.d. baksuðu.

Samsetningar- og suðustöður suðubakplata sem og áhlaups- og afrennslisplötur skulu vera í samræmi við viðeigandi staðla

Suðuefni

Suðuefni sem notuð eru við samsetningu og límsuðu skulu vera í samræmi við þau sem notuð eru til formsuðu, þ.e.a.s. skal nota sömu suðuefni og í opinberri suðu.

Við samsetningarsuðu á milli hástyrks stáls og lágstyrks stáls skal velja suðuefni í samræmi við lágstyrks stáleinkunn.
